Testare de împământare cu clemă UNI-T UT276A+

Prefaţă

Vă mulțumim pentru achiziționarea testerului de rezistență la sol cu clemă. Înainte de a utiliza acest tester, pentru a evita un posibil șoc electric sau vătămare corporală, vă rugăm să citiți cu atenție acest manual, în special partea de siguranță de mai jos. În orice situație, acordați o atenție deosebită siguranței atunci când utilizați acest tester.

Testerul este proiectat, produs și inspectat conform standardelor de siguranță IEC61010.

Când se măsoară, generatoarele de semnal de înaltă frecvență, cum ar fi telefoanele mobile, nu trebuie utilizate în apropierea testerului pentru a evita erorile.

Acordați atenție textului etichetei și simbolurilor de pe tester.

Înainte de utilizare, asigurați-vă că testerul și accesoriile sunt în stare bună.

Înainte de a porni, apăsați declanșatorul o dată sau de două ori pentru a vă asigura că fălcile sunt închise corect.

Nu măsurați într-un loc inflamabil. Scânteile pot provoca o explozie.

Nu apăsați declanșatorul și nu prindeți niciun fir atunci când porniți testerul.

După ce testerul este pornit normal, este afișat simbolul „OL O” și obiectul măsurat poate fi prins.

Nu așezați și nu depozitați testerul pentru o perioadă lungă de timp la temperaturi ridicate, umiditate, condens sau lumina directă a soarelui.

Înainte de a înlocui bateriile, asigurați-vă că testerul este oprit.

Când este afișat simbolul bateriei descărcate „ ”, înlocuiți bateriile la timp pentru a evita erorile.

Suprafețele de contact ale fălcilor trebuie menținute curate și nu pot fi șterse cu obiecte corozive sau aspre.

La deschiderea declanșatorului, evitați impactul clemei, în special asupra articulației maxilarului.

La măsurarea rezistenței, este normal ca fălcile de prindere să facă un zgomot ușor. Distingeți-l de bipurile pentru alarmare.

Acordați atenție domeniului de măsurare și mediului de utilizare specificate de acest tester.

Nu măsurați curentul peste limita superioară a testerului.

Utilizarea, dezasamblarea, calibrarea și întreținerea acestui tester trebuie efectuate de personal autorizat.

Dacă este periculos să continuați să utilizați testerul, acesta trebuie imediat oprit și sigilat și apoi manipulat de o organizație calificată.

Când vine vorba de semnul de avertizare de siguranță „A.”, utilizatorii trebuie să respecte cu strictețe conținutul acestui manual pentru o operare în siguranță.

Scurta introducere

Un tester de rezistență la pământ cu clemă, cunoscut și sub denumirea de tester de rezistență în buclă, este utilizat pentru a testa rezistența la pământ. Testerul, proiectat cu un nou ecran de lux negru, afișează rezistența și curentul pe același ecran și are stocare de date, acces la date, încărcare de date, alarmă, oprire automată și alte funcții. Este frumos și de lux și are o gamă largă, rezoluție înaltă, funcționare convenabilă, performanță precisă, fiabilă, stabilă și capacitate puternică anti-interferență. Cu o structură rezistentă la șocuri, la praf și la umiditate, testerul este utilizat în mod obișnuit pentru telecomunicații, electricitate, meteorologie, săli de calculatoare, câmpuri petroliere, instalații și întreținere electromecanice și întreprinderi industriale care folosesc electricitatea ca putere industrială sau energie. Testerul de rezistență la pământ cu clemă este controlat de microprocesor și poate detecta cu precizie rezistența la pământ. Utilizează o tehnică de filtrare rapidă pentru a minimiza interferențele.

Diferențierea modelului

Model Interval de rezistență Interval de curent

UT276A+ 0-5000

UT278A+ 0-12000 0-20A

Interval și precizie

Modul Gamă Rezoluţie Precizie

Rezistenţă
0,0100 – 0,0990 0,0010 ± (1%+0,010)

0,100-0,990 0,010 ± (1%+0,010)

1.00-49.90 0,10 ± (1%+0,10)

50.00-99.50 0,50 ± (1,5%+0,50)

1000-1990 10 ± (2%+10)

2000-3950 50 ± (5%+50)

400-5900 100 ± (10%+100)

6000-8800 200 ± (20%+20 0)

9000-12000 300 ± (25%+30 0)

Actual 0,00 mA-9,95 mA 0,01 mA ± (2,5%+1mA)

10,0 mA-99,0 mA 0,1 mA ± (2,5%+5mA)

100mA -300mA 1mA ± (2,5%+10mA)

0,30A-2,99A 0,01A ± (2,5%+0,1A)

3,0A-9,9A 0,1A ± (2,5%+0,3A)

10,0A-20,0A 0,1 A ± (2,5%+0,5A)

Specificatii tehnice

Funcții Test de rezistență la sol, test de rezistență a buclei

Temperatura ambianta si umiditatea 23 ±5, sub 75%rh

Alimentare electrică DC 6V (4×1.5V baterii alcaline AA)

Gamă Rezistență UT276A+: 0,01-500 0

Rezistență UT278A+: 0,01-1200 O

UT278A+ curent: 0.00mA-20.0A

metodă de măsurare Inducerea reciprocă

Rezoluție de rezistență 0,001 0

Rezoluția curentă 0,01 mA (UT278A+)

Dimensiunea maxilarului 55mmx32mm

0 + A Afișaj sincron Afișează rezistența și curentul pe același ecran (UT278A+)

Modul de afișare Display LCD cu 4 cifre, design cu ecran negru

Dimensiune LCD 46mmx29mm

Dimensiunea testerului L/L/Î: 285mmx85mmx58mm

Măsurarea Timpului de 2 ori/secundă

Stocare a datelor 300 de grupuri, indicație de stocare „MEM”,Simbolul „FULL” indică faptul că spațiul de stocare este plin

Acces la date Simbolul „MR” indică atunci când căutați date

Display de preaplin Simbolul „OL” indică depășirea depășirii intervalului

Test de interferență Identifică automat semnalele de interferență, simbolul „ZGOMOT” indică când curentul de interferență este mare

Funcția de alarmă Alarmă când valoarea măsurată depășește valoarea setată a alarmei

Voltajul bateriei Afișare în timp real a puterii bateriei, reamintind încărcarea în timp util atunci când tensiunea bateriei este scăzută

Oprire automată Se stinge după 5 minute

Consumul de energie 50mAmax

Greutate 1180 g (inclusiv bateriile)

Temperatura de lucru și umiditatea -10°C – 40°C, sub 80%rh

Temperatura și umiditatea de depozitare 20°C – 60°C, sub 70%rh

Resiztenta izolarii Peste 20MO (500V între circuit și carcasă)

A rezista voltajului AC 3700V/RMS (între circuit și carcasă)

Câmp magnetic extern <40A/m

Câmp electric extern <1V/m

Reglementări de siguranță aplicabile IEC61010-1 (CAT Ill 300V, CAT IV 150V, grad de poluare 2); IEC61010-031

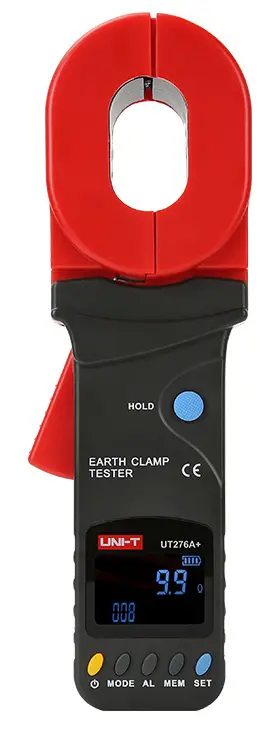

Structura Testerului

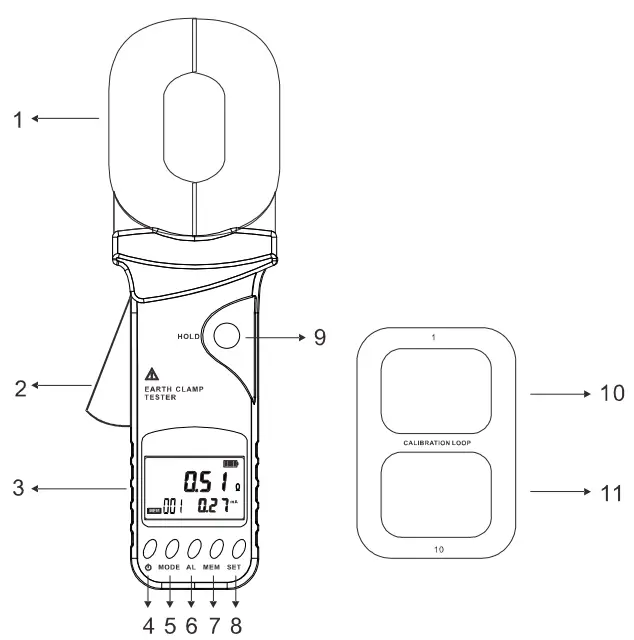

Clamp maxilar

Trigger

LCD

Tasta POWER

Tasta MODE

Cheia AL

Cheia MEM

Tasta SET

Tasta HOLD

BUCLA DE CALIBRARE: 10

LOP DE CALIBRARE: 100

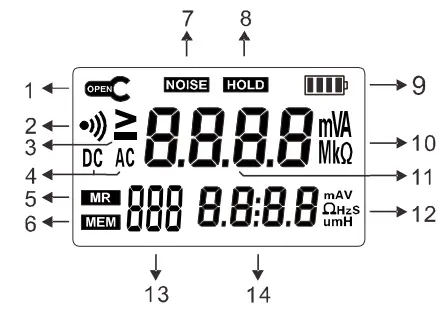

Ecran LCD

Simbolul deschiderii maxilarului

Simbol de alarmă

Mai mare decât simbolul

Simbol DC/AC

Simbol de acces la date

Simbolul memoriei de date

Simbol de zgomot

Simbol de păstrare a datelor

Simbol baterie

Unitate de rezistență

Valoarea rezistenței

Unitatea curentă

Numărul de grupuri de stocare

Valoarea curentă

Descrierea simbolurilor speciale

Simbolul deschiderii maxilarului: deoarece o falcă este în stare deschisă, simbolul arată. În acest moment, declanșatorul poate fi apăsat artificial, sau fălcile au fost serios poluate și nu mai pot continua să măsoare.

„Er” Simbol de eroare de pornire: declanșatorul poate fi apăsat sau falca este deschisă când testerul este pornit.

„ ” Simbolul bateriei scăzute: Când tensiunea bateriei este mai mică de 5,0 V, se afișează simbolul, iar precizia măsurării nu poate fi garantată în acest moment. Bateriile trebuie înlocuite.

Simbol „OL ^”: Indică faptul că rezistența măsurată a depășit limita superioară a testerului.

Simbol „L0.01O”: indică faptul că rezistența măsurată a depășit limita inferioară a testerului.

Simbol „OLA”: Indică faptul că curentul măsurat a depășit limita superioară a testerului.

Simbol de alarmă: Când valoarea măsurată este mai mare decât valoarea critică a setării alarmei, simbolul clipește, iar testerul emite un bip intermitent.

MEM Simbol de stocare a datelor: Clipește la salvarea datelor.

Simbol de acces la date MR : Se afișează la vizualizarea datelor, iar numărul de date stocate este afișat în același timp.

Simbol zgomot: Când există un curent de interferență mare în bucla de masă testată, simbolul clipește, iar testerul emite un bip. În acest moment, acuratețea măsurării nu poate fi garantată.

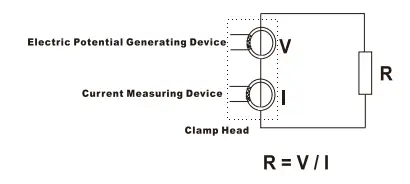

Principiul de măsurare

Principiul de bază al măsurării rezistenței la sol a testerului de rezistență la sol cu clemă este măsurarea rezistenței buclei. Vezi mai jos. Secțiunea de fălci a testerului constă dintr-o bobină de tensiune și o bobină de curent. Bobina de tensiune furnizează semnalul de excitare și induce un potențial V pe circuitul testat. Sub acțiunea potențialului V, în circuitul testat va fi generat un curent I. Testerul măsoară V și I și folosește următoarea formulă pentru a obține rezistența măsurată R.

Metoda de operare

Pornire/Oprire

Când porniți testerul, NU apăsați pe trăgaci, NU deschideți fălcile și NU prindeți niciun fir.

Apăsați pe trăgaci, deschideți fălcile sau prindeți firul măsurat numai după ce apare „OL O”.

Înainte de a porni, apăsați declanșatorul o dată sau de două ori pentru a vă asigura că fălcile sunt închise corect.

Când porniți testerul, mențineți-l în stare naturală de repaus, nu îl răsturnați și nu aplicați forță externă fălcilor, în caz contrar, precizia măsurării nu poate fi garantată.

Apăsați tasta „POWER” pentru a porni/opri. Când testerul este pornit, se calibrează automat, afișează „OL O” și intră în modul de măsurare a rezistenței. Dacă nu există o autocalibrare normală, se afișează „Er”, indicând că apare eroarea de pornire. Cauzele comune includ fălcile neînchise corespunzător, un fir care este prins în timpul pornirii etc. Testerul se oprește automat după 5 minute. Afișajul va clipi 30 de secunde înainte de oprirea automată. Apăsați tasta „POWER” pentru a întârzia timpul de oprire cu 5 minute.

Verificarea tensiunii bateriei
Dacă pe ecranul LCD se afișează simbolul bateriei descărcate „ „, aceasta indică faptul că bateria este descărcată. Vă rugăm să înlocuiți bateriile pentru a asigura acuratețea măsurătorilor.
Avertisment privind testul de rezistență
: Când utilizatorii consideră că valoarea solului este anormală, bucla de calibrare poate fi utilizată pentru a verifica dacă testerul este normal. Bucla de calibrare are două valori de rezistență de 10 și 100.

Apăsați declanșatorul, deschideți fălcile, fixați circuitul testat și citiți valoarea rezistenței. Rezistența și scurgerea la pământ pot fi măsurate simultan. Apăsați tasta „MODE” pentru a comuta între modul de măsurare a rezistenței și modul de măsurare rezistență + curent. Dacă apare „OL ^”, acesta indică faptul că rezistența măsurată depășește limita superioară a testerului. Dacă apare „L0.01 ^”, aceasta indică faptul că rezistența măsurată depășește limita inferioară a testerului.

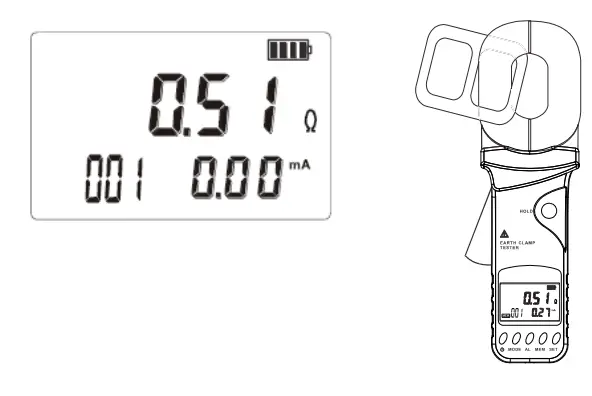

Rezistență+ mod curent:
rezistența măsurată este 0,510^. Numărul de grupuri de stocare este 1, iar rezistența buclei măsurată este O.OOmA.

Setarea alarmei
După pornire, apăsați scurt tasta „AL” pentru a activa sau dezactiva funcția de alarmă, apăsați lung tasta „SET” pentru a seta valoarea alarmei de rezistență și apăsați tasta „AL” și tasta „MEM” pentru a schimba valoarea curentă, apăsați scurt tasta „MODE” pentru a comuta modul de alarmă și apăsați lung tasta „SET” pentru a salva și a ieși. Când rezistența măsurată este mai mare decât valoarea critică a setării alarmei și alarma este pornită, simbolul g>)) ” clipește și testerul emite un bip intermitent. Valoarea maximă de alarmă a rezistenței la pământ este 2000. După cum se arată mai jos.

Reținerea datelor
După ce măsurarea este stabilă, apăsați scurt tasta „HOLD” pentru a menține și a salva datele curente. Apăsați scurt tasta „HOLD” din nou pentru a ieși din modul hold. Așa cum se arată mai jos:

Stocarea/Accesul/Ștergerea datelor

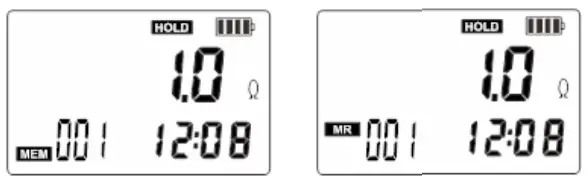

Când măsurarea este finalizată, apăsați scurt tasta „HOLD” pentru a stoca datele, iar simbolul „MEM” clipește o dată. Dacă memoria este plină, testerul clipește pentru a afișa simbolul „MEM”. Apăsați scurt tasta „MEM” pentru a introduce accesul la date și este afișat simbolul „MR”. Apăsați tasta „AL” sau „SET” pentru a vizualiza datele corespunzătoare numărului grupului cu o valoare de pas de 1. Apăsați scurt tasta „MEM” din nou pentru a ieși. Figura din stânga de mai jos arată că simbolul „MEM” clipește o dată când datele sunt stocate, iar numărul de grupuri de stocare este 1. Figura din dreapta de mai jos arată modul de acces la date, iar numărul de grupuri de acces este 1.

În starea de acces la date, apăsați lung tasta „MEM”, apoi apăsați tasta „POWER” pentru a șterge datele stocate.

Aplicație de teren

Sistemul de împământare în mai multe puncte
Sistemul de împământare în mai multe puncte (cum ar fi sistemele de împământare a turnurilor de transmisie a energiei electrice, sistemele de împământare a cablurilor de comunicație, anumite clădiri etc.), sunt conectate prin fire de împământare aeriene (stratul de ecranare al cablurilor de comunicație) pentru a forma o împământare. sistem. Când testerul este utilizat pentru măsurare, circuitul său echivalent este prezentat în figura de mai jos.

RO este rezistența echivalentă a rezistenței de împământare a tuturor celorlalte turnuri în paralel.
Deși, din teoria strictă de împământare, RO nu este valoarea paralelă obișnuită în sensul ingineriei electrice (puțin mai mare decât valoarea sa de ieșire paralelă IEC) din cauza existenței așa-numitei „rezistențe reciproce”. Dar, deoarece emisfera de împământare a fiecărui turn este mult mai mică decât distanța dintre turnuri și, la urma urmei, numărul de puncte de împământare este mare, RO este mult mai mic decât R1. Prin urmare, este rezonabil să presupunem RO=O din perspectivă inginerească. În acest fel, rezistența măsurată ar trebui să fie R1. Perioadele de comparare a testelor în diferite medii și diferite ocazii cu metoda tradițională au demonstrat că ipoteza de mai sus este complet rezonabilă.

Sistem de împământare cu puncte limitate

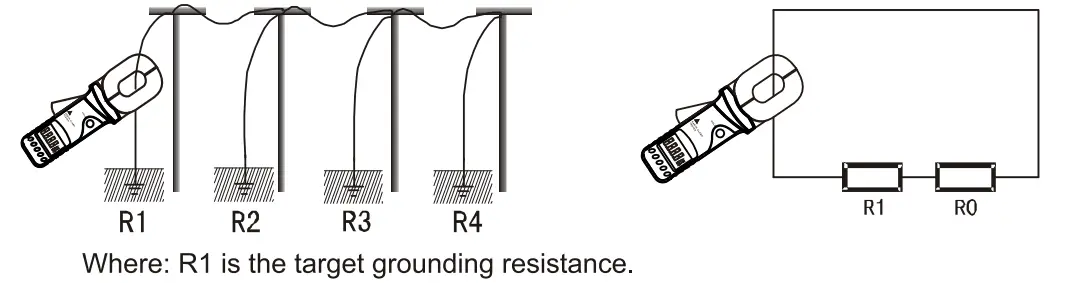

Pentru unele turnuri, cinci turnuri sunt legate între ele prin cabluri de împământare aeriene. În plus, împământarea unor clădiri nu este o rețea de împământare independentă, ci mai multe corpuri de împământare conectate între ele prin fire. În astfel de circumstanțe, luarea în considerare a RO de mai sus ca O va produce o eroare mai mare asupra rezultatului măsurării. Din același motiv menționat mai sus, impactul rezistenței reciproce este ignorat și rezistența echivalentă a rezistenței de împământare paralelă este calculată în sensul obișnuit. În acest fel, pentru sistemul de împământare al N (N este mic, dar mai mare de 2) corpuri de împământare, pot fi enumerate N ecuații:

Unde: R1, R2 …… RN sunt rezistența de împământare a N corpuri de împământare.
RH, R2T …… RNT sunt rezistența măsurată cu testerul în diferite ramuri de împământare.

Sunt ecuații neliniare cu N numere necunoscute și N ecuații. Are într-adevăr o soluție certă, dar este foarte dificil să rezolvi problema în mod artificial, chiar imposibil când N este mare.
Utilizatorii pot folosi un PC pentru a obține soluția prin software-ul de calcul al sistemului de împământare cu puncte limitate (opțional) al companiei noastre. In principiu, pe langa ignorarea rezistentei reciproce, aceasta metoda nu are eroarea de masurare cauzata de neglijarea RO. Cu toate acestea, utilizatorii trebuie să acorde atenție acestui fapt: ca răspuns la numărul de corpuri de împământare legate reciproc în sistemul de împământare, este necesar să se măsoare același număr de valori de testare pentru calcul, nu mai mult sau mai puțin. Și software-ul ar scoate același număr de valori ale rezistenței de împământare.
Sistem de împământare cu un singur punct
Din principiul de măsurare, testerul poate măsura doar rezistența buclei, nu împământarea într-un singur punct. Cu toate acestea, utilizatorii pot folosi o linie de testare și electrodul de împământare lângă sistemul de împământare pentru a crea artificial o buclă pentru testare. Următoarele sunt prezentate două metode pentru măsurarea legăturii la pământ într-un singur punct de către tester. Aceste metode pot fi aplicate în situații dincolo de atingerea metodei tradiționale de testare tensiune-curent.

Metoda în două puncte

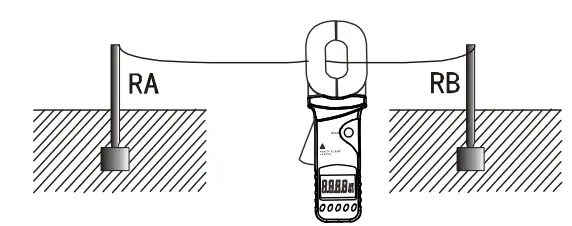

După cum se arată în figura de mai jos, în vecinătatea corpului de împământare măsurat RA, găsiți un corp de împământare independent cu o stare de împământare mai bună RB (de exemplu, o conductă de apă sau o clădire din apropiere). Conectați RA și RB cu o linie de testare.

Valoarea rezistenței măsurată de tester este valoarea în serie a celor două rezistențe de împământare și rezistența liniei de testare. RT = RA+ RB + RL
Unde: RT este valoarea rezistenței măsurată de tester. RL este valoarea rezistenței liniei de testare. RL poate fi măsurat cu testerul conectând linia de testare capăt la capăt. Deci, dacă valoarea de măsurare a testerului este mai mică decât valoarea admisă a rezistenței de împământare, rezistența de împământare a celor două corpuri de împământare este calificată.
Metoda în trei puncte

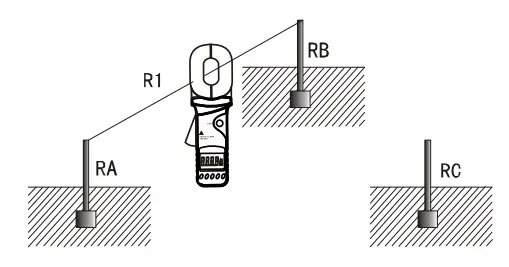

După cum se arată în figura de mai jos, în vecinătatea corpului de împământare măsurat RA, găsiți două corpuri de împământare independente cu o stare de împământare mai bună RB și RC. Mai întâi, conectați RA și RB cu o linie de testare. Utilizați testerul pentru a obține prima citire R1.

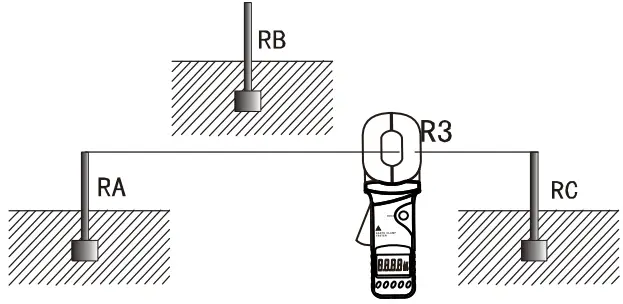

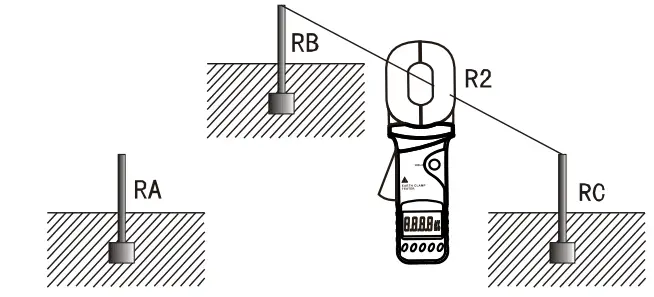

În al doilea rând, conectați RB și RC așa cum se arată în figura de mai jos. Utilizați testerul pentru a obține a doua citire R2.

În al treilea rând, conectați RC și RA așa cum se arată în figura de mai jos. Utilizați testerul pentru a obține a treia citire R3.

În cei trei pași de mai sus, citirea măsurată în fiecare pas este valoarea în serie a celor două rezistențe de împământare. În acest fel, valoarea fiecărei rezistențe de împământare poate fi calculată cu ușurință:
Ca: R1= RA+ RB, R2 =RB+ RC, R3 =RC+ RA
Deci: RA = (R1 + R3 -R2) + 2
Aceasta este valoarea rezistenței de împământare a corpului de împământare RA. Pentru a facilita memorarea formulei de mai sus, aceste trei corpuri de împământare pot fi privite ca un triunghi; atunci rezistența măsurată este egală cu suma valorilor rezistenței muchiilor adiacente minus valoarea rezistenței laturii opuse și apoi împărțită la 2.
Valorile rezistenței de împământare ale celorlalte două corpuri de împământare sunt:
RB = R1 -RA
RC = R3-RA

Lista de ambalare

Tester 1 buc

Baterie 4 baterii de 1,5 V (LR06)

Bucla de calibrare 1 buc

Manual de utilizare 1 buc

Husă de transport 1 buc
