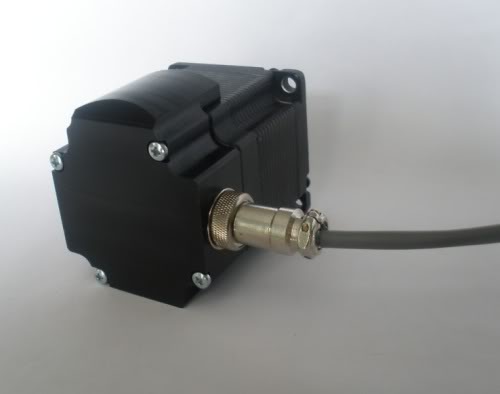

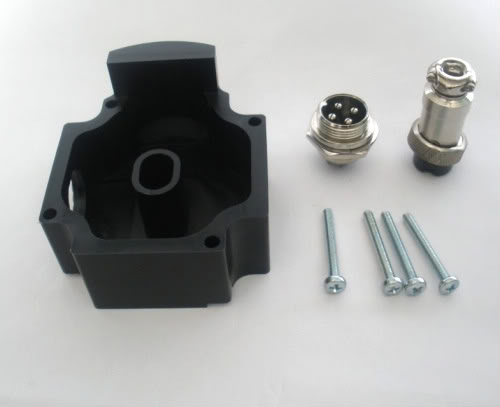

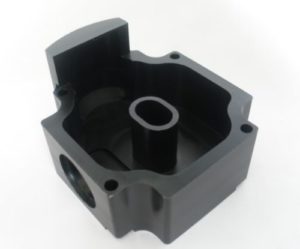

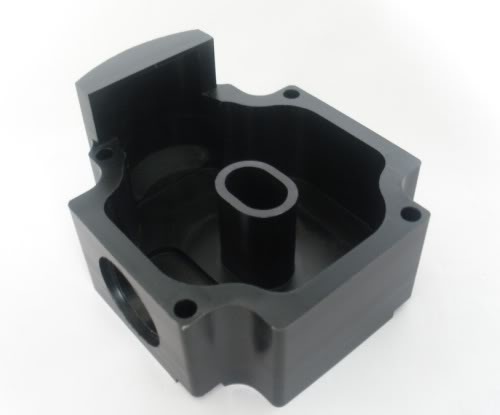

Protecte (Capac spate) pentru motoarele pas cu pas : in mod evident ca le puteți cumpăra ieftin din diverse surse pe internet (google “stepper motor cover”) …
Sunt frumos realizate si cu o precizie foarte buna. In mod evident au fost realizate pe masini de injectie plastic.
Dar pentru un pasionat aceasta nu este o satisfactie cu adevarat.

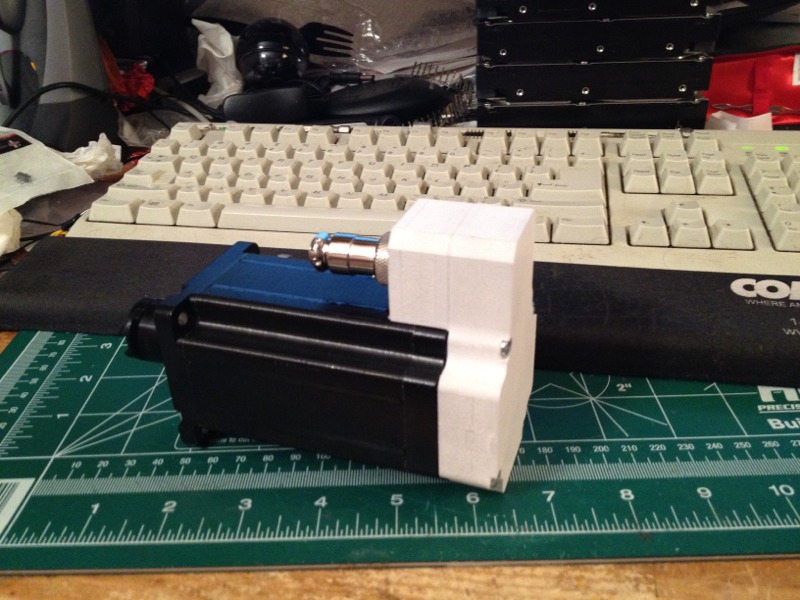

Cautand pe internet am intalnit doua persoane care si-au “fabricat” propriile lor aparatoare. Vorbim de versiunea lui Connor de la forumul de conversie CNCZone G0704 http://www.cnczone.com/forums/benchtop-machines/130097-connors-g0704-12.html : Aparatoare motor pas cu pas dintr-un bloc/calup de PVC..
Este prelucrat in trei bucati din bloc de PVC și apoi le-a lipit împreună.

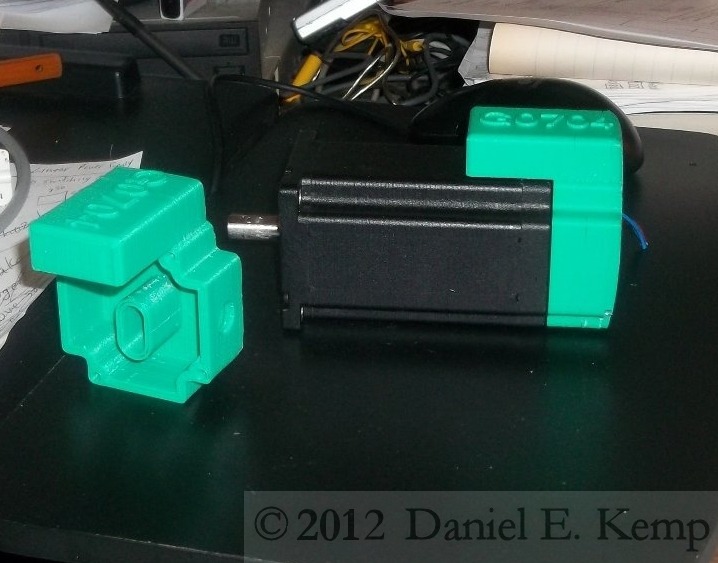

Cel de-al doilea exemplu este de la Hoss: Hoss 3D Printed Stepper Motor Cover …
Hoss a folosit imprimanta 3D Prusa pentru a-si face capacele. Îmi place logo-ul “G0704”.
Aceste trei exemple sunt excelente pentru compararea tehnologiilor utilizate pentru a crea piese din plastic. În prima versiune, a fost făcută o matriță și piesele sunt turnate prin injecție. Arată minunat, sunt foarte funcționale și sunt destul de ieftine de fabricat (daca excluzi matrița). Versiunea lui Connor cuprindea prelucrarea piesei din material plastic solid. Geometria părții create ia cerut să o facă în trei bucăți care au fost lipite împreună. A trebuit să fie făcut astfel, pentru că, fără o masina de frezat cu 5 axe, freza tăietoare nu a reușit să ajungă într-o singură mișcare în toate colțurile și “crenelurile”. Probabil ca ar fi fost posibil sa faca aceasta piesa dintr-un bloc insa ar fi trebuit să creeze un dispozitiv de prindere speciala si sa frezeze din 3 parti diferite. Piesele care necesită prelucrare pe atât de multe fețe diferite ar face sa fie tare complicata operatia pentru o masina cu 3 axe comparativ cu printarea 3D.

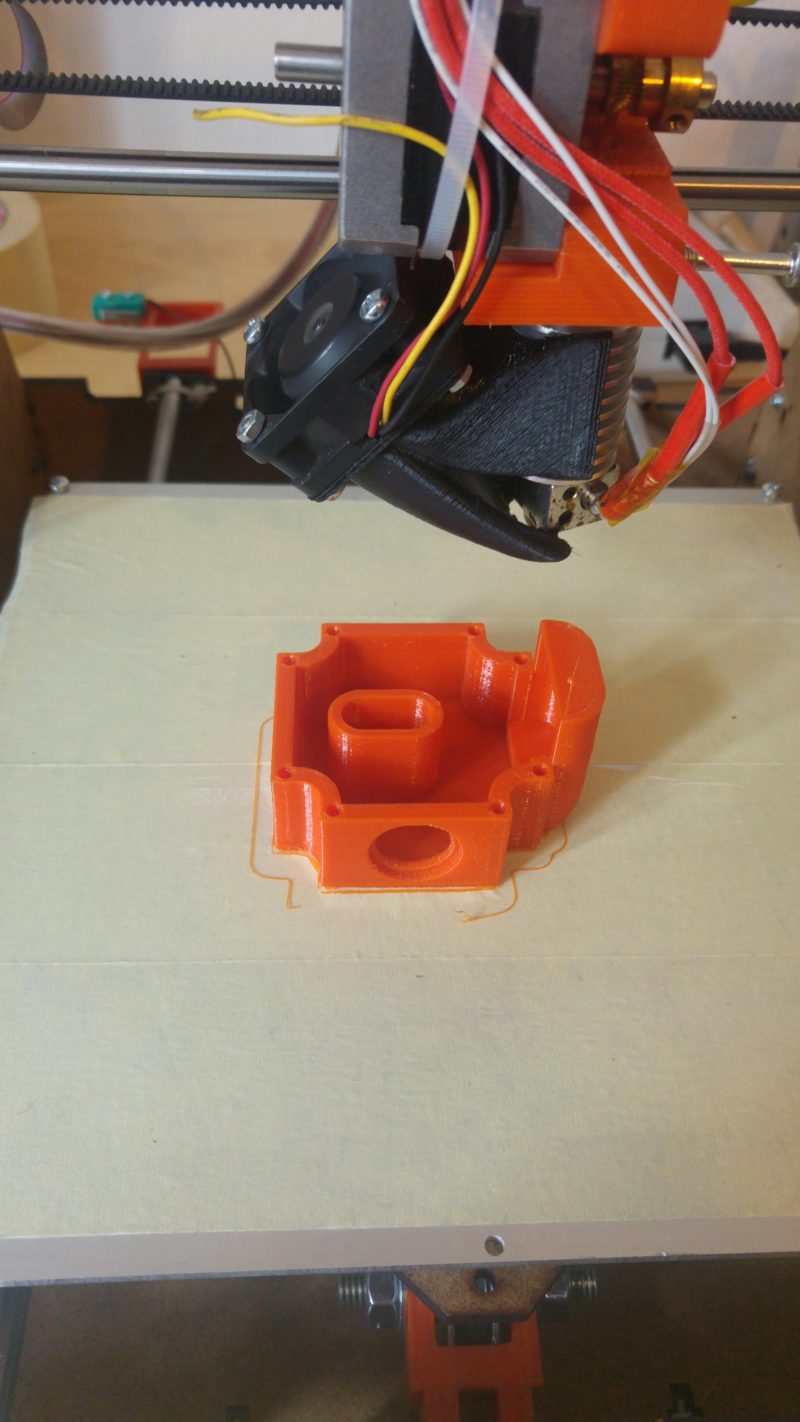

Ca o scurta concluzie cu imprimarea 3D, puteți face forme care sunt imposibil de a fi mașinate sau injectate, deoarece puteți crea elemente pe interiorul unei suprafețe goale care nu poate fi produse în alt mod.
In prima poza din titulul articolului este prezentat si cum se prinde capacul de motor. In poza este prezentat un Motor Pas Cu Pas 1,25 Nm IM57STH56
[ps_product_list id_product=57 nb=3 ]
Insa este general valabila pentru motoare cu flansa Nema23.
Link-uri pentru modelele 3D de capace :
https://www.thingiverse.com/thing:1002246/#files
https://www.thingiverse.com/thing:243126
http://www.migration.g0704.com/Projects3.html#570%20cover
O posibila sursa pentru capace de motor realizate prin injectie :
http://www.dyengineering.com/NEMA23%20Cover%20IP40.php
Lista de discutie de retrofit masini G0704 (se pare ca e similara cu Optimum BF20) :
http://www.cnczone.com/forums/benchtop-machines/111863-hosss-g0704-279.html
